Warum entscheidet der Zuschnitt über die Qualität von Bauteilen im Möbel- und Innenausbau?
Im Möbelbau und in der Fertigung von Innenausbauteilen beginnt die Qualität eines Bauteils nicht erst bei der Montage, sondern bereits beim ersten Zuschnitt. Kreissägemaschinen übernehmen dabei eine zentrale Aufgabe, weil sie Platten, Massivholz, Fronten, Korpusteile und Passleisten auf Maß bringen, bevor diese weiterverarbeitet oder eingebaut werden.
Wenn Werkstücke nicht maßhaltig vorbereitet werden, entstehen später Probleme beim Fügen, Bekanten, Montieren oder Einpassen. Typische Folgen sind ungleichmäßige Fugen, nicht sauber schließende Korpusse, schlecht passende Fronten, offene Gehrungen oder zusätzlicher Aufwand beim Nacharbeiten.
Besonders kritisch wird das bei Serienmaßen, großen Platten, beschichteten Werkstoffen und Bauteilen, die später sichtbar eingebaut werden. Entscheidend ist deshalb nicht allein die Schnittleistung einer Kreissägemaschine. Den Unterschied machen kontrollierte Werkstückführung, präzise Anschläge, sichere Auflage und ein wiederholbarer Schnittablauf.
Präziser Zuschnitt: Je früher ein Maßfehler entsteht, desto teurer wird er im weiteren Fertigungsablauf.
Welche Rolle spielt die Formatkreissäge bei Platten, Möbelteilen und Innenausbauelementen?
In der Möbelfertigung legt der Zuschnitt häufig die Maßbasis für alle weiteren Arbeitsschritte fest. Aus Rohplatten, Massivholzbohlen oder vorbereiteten Werkstücken entstehen Bauteile und Plttenzuschnitte, die später exakt zusammengefügt, bekantet, gebohrt, beschichtet oder montiert werden. Ohne präzise Zuschnitttechnik entstehen schnell Abweichungen, die an anderer Stelle wieder ausgeglichen werden müssen. Ein Korpusteil kann zu breit sein, eine Front kann nicht bündig sitzen, eine Gehrung kann offen bleiben oder eine Passleiste muss mühsam angepasst werden.
Die Formatkreissäge setzt genau hier an: Rollwagen (auch Schiebeschlitten oder Schiebetisch genannt), Querschlitten, Längenanschlag und Parallelanschlag führen das Werkstück kontrolliert am Sägeblatt vorbei. Dadurch entsteht kein bloßer Trennschnitt, sondern ein kontrollierter Zuschnitt mit sauberer Bezugskante.
Welche Vorteile hat die Formatkreissäge gegenüber einer Tischkreissäge?
Eine Tischkreissäge kann für einfache Trenn- und Längsschnitte ausreichen. Bei großen Platten, langen Bauteilen, wiederkehrenden Maßen oder sichtbaren Gehrungen wird jedoch schnell deutlich, wie wichtig eine kontrollierte Werkstückführung ist und wie schnell man mit einer gewöhnlichen Tischkreissäge an seine Grenzen stößt.
Denn genau hier liegt der Unterschied: Professionelle Formatkreissägen führen das Werkstück über Rollwagen, Querschlitten und Anschläge auf einer definierten Schnittbahn. So lassen sich Kanten besäumen, Werkstücke einheitlich und präzise ablängen, Platten formatieren und Winkel wiederholgenauer schneiden.
Tischkreissäge und Formatkreissäge im Vergleich
| Anforderung | konventionelle Tischkreissäge | Formatkreissäge |
|---|---|---|
| Plattenzuschnitte | Für kleine bis mittlere Werkstücke geeignet, bei großen Platten aber stärker von Handführung und zusätzlicher Auflage abhängig. | Führt große Platten über Rollwagen und Querschlitten kontrolliert am Sägeblatt vorbei. |
| Besäumen | Möglich, aber bei langen oder unregelmäßigen Werkstücken oft schwieriger sauber zu führen. | Für gerade Bezugskanten ausgelegt, da das Werkstück über eine definierte Schnittbewegung geführt wird. |
| Ablängschnitte | Bei einfachen Schnitten praktikabel, bei wiederkehrenden Längen abhängig von Anschlagqualität und Werkstückauflage. | Längenanschlag und Querschlitten ermöglichen wiederholgenaue Ablängschnitte mit stabiler Werkstückauflage. |
| Gehrungs- und Winkelschnitte | Bei einfachen Winkelschnitten möglich, bei großen Werkstücken oder sichtbaren Gehrungen begrenzt reproduzierbar. | Querschlitten, Winkelanschlag und geführte Schnittbewegung verbessern Wiederholgenauigkeit und Fugenqualität. |
| Serienmaße | Wiederholgenauigkeit hängt stark von Anschlägen, Bedienung und Nachmessen ab. Für einzelne Zuschnitte meist ausreichend, bei häufig wiederkehrenden Maßen jedoch schneller fehleranfällig. | Längen- und Parallelanschlag unterstützen gleichbleibende Maße bei wiederkehrenden Zuschnitten. Ideal für Kleinserien, Serienmaße und wiederholbare Zuschnittfolgen geeignet. |
| Werkstückführung | Das Werkstück wird stärker direkt durch die Bedienperson geführt. | Das Werkstück wird mechanisch unterstützt und über Rollwagen, Querschlitten und Anschläge geführt. |
| Maßhaltigkeit | Für einfache Zuschnitte ausreichend, bei komplexeren Schnittfolgen stärker fehleranfällig. | Für maßhaltige Schnittfolgen ausgelegt, bei denen Bezugskante, Winkel und Wiederholmaß zusammenpassen müssen. |
| Typischer Einsatz | Einzelzuschnitte, kleinere Werkstücke, einfache Trenn- und Längsschnitte. Geeignet, wenn Maße nur gelegentlich wiederholt werden und die Werkstücke überschaubar bleiben. | Plattenzuschnitt, Möbelteile, Korpusteile, Gehrungen, Besäumen und wiederkehrende Zuschnittfolgen. Geeignet, wenn gleiche Maße mehrfach reproduzierbar geschnitten werden müssen. |
Der Vorteil einer Formatkreissäge zeigt sich vor allem bei großen Werkstücken, wiederkehrenden Maßen und präzisen Winkelschnitten.
Wo entstehen typische Fehler bei Plattenzuschnitten?
Beim Plattenzuschnitt entscheidet oft schon der erste Schnitt darüber, ob die folgenden Maße stimmen. Die Platte liegt nicht stabil genug auf, der Schnitt läuft minimal aus der Richtung, das Werkstück verdreht sich leicht oder das Maß wird am Anschlag nicht exakt wiederholt. Das wirkt sich direkt auf den weiteren Arbeitsablauf aus. Das Problem: Korpusteile passen nicht sauber zusammen, Rückwände sitzen unter Spannung, Fronten laufen nicht gleichmäßig, oder beim Bekanten fallen Maßabweichungen erst spät auf.
Eine Formatkreissäge reduziert diese Fehler, weil das Werkstück nicht improvisiert durch den Schnitt bewegt wird. Der Rollwagen trägt die Schnittbewegung, der Querschlitten unterstützt breite oder lange Teile, und die Anschläge geben Maß und Winkel vor.
Warum sind Gehrungen und Winkelschnitte besonders anspruchsvoll?
Gehrungen sind besonders empfindlich, weil kleine Winkelabweichungen sofort sichtbar werden. Eine ungenaue Gehrung führt zu offenen Fugen, Versatz oder ungleichmäßigen Kantenbildern. Das Problem verschärft sich, wenn mehrere Teile zusammenpassen müssen. Bei Rahmen, Verkleidungen, Blenden oder Möbelteilen addieren sich kleine Winkelabweichungen schnell.
Für saubere Gehrungen reicht eine einstellbare Winkelposition allein nicht aus. Entscheidend sind stabile Werkstückauflage, reproduzierbare Anschlageinstellung und eine ruhige Schnittbewegung am Sägeblatt. Erst das Zusammenspiel dieser Punkte sorgt dafür, dass Gehrungen nicht nur eingestellt, sondern auch sauber geschnitten werden.
Wie hilft eine Formatkreissäge bei wiederkehrenden Serienmaßen?
In der Möbel- und Werkstattfertigung werden viele Bauteile nicht einzeln, sondern in wiederkehrenden Maßen zugeschnitten. Das betrifft Korpusseiten, Böden, Fachböden, Fronten, Blenden, Leisten oder Bauteile für Kleinserien. Ohne zuverlässige Anschlagsysteme entstehen typische Fehler: Das erste Teil stimmt noch, die nächsten weichen bereits leicht ab. Der Anschlag wird neu eingestellt, das Maß wird falsch abgelesen oder das Werkstück liegt nicht immer exakt gleich an.
Wiederholgenaue Anschläge sorgen dafür, dass Bauteile nicht jedes Mal neu angerissen, gemessen oder nachkorrigiert werden müssen. Der Längenanschlag gibt das Maß beim Ablängen vor, der Parallelanschlag bestimmt die Schnittbreite beim Längsschnitt. Entscheidend ist dabei nicht der einzelne perfekte Schnitt, sondern die gleichbleibende Genauigkeit über viele Werkstücke hinweg.
Welche Risiken entstehen durch schlechte Werkstückführung?
Viele Maß- und Sicherheitsprobleme entstehen, wenn das Werkstück während des Schnitts nicht sauber geführt wird. Wenn ein Werkstück während des Schnitts verkantet, nicht sauber am Anschlag anliegt oder hinter dem Sägeblatt eingeklemmt wird, entstehen Maßfehler und Sicherheitsrisiken zugleich.
Besonders kritisch sind schmale Streifen, lange Werkstücke, große Platten und Schnitte am Parallelanschlag. Hier kann das Werkstück seitlich ausweichen, kippen oder sich gegen das Sägeblatt bewegen. Daraus können Rückschlag, Ausriss, unsaubere Schnittkanten oder gefährliche Handpositionen entstehen.
Eine Formatkreissäge reduziert diese Risiken durch mehrere Führungsebenen. Der Rollwagen führt die Schnittbewegung, der Querschlitten unterstützt das Werkstück, und die Anschläge halten Maß und Richtung. Spaltkeil, Schutzhaube und geeignete Schiebehilfen ergänzen diese Führung im Bereich des Sägeblatts.
Welche Rolle spielt die Absaugung bei Schnittqualität und Arbeitsschutz?
Beim Sägen entstehen Späne und feiner Holzstaub oberhalb und unterhalb des Tisches. Wenn diese nicht zuverlässig erfasst werden, verschlechtert sich nicht nur die Luftqualität. Auch Sicht, Maschinenpflege, Reinigungsaufwand und die Funktion beweglicher Bauteile können leiden.
Das zeigt sich besonders bei MDF, Spanplatten, beschichteten Platten und Serienzuschnitten. Feiner Staub verteilt sich schnell im Maschinenumfeld, während Späne im Bereich von Schutzhaube, Sägeaggregat, Führungen oder Anschlägen stören können.
Eine gute Formatkreissäge berücksichtigt deshalb beide Erfassungsbereiche: am Maschinenkörper und an der Schutzhaube. Damit werden Späne und Staub dort erfasst, wo sie entstehen, sofern die Absauganlage passend ausgelegt und die Schutzhaube korrekt positioniert ist.
Eine gute Absaugung schützt die Atemluft, verbessert die Sicht auf den Schnitt und reduziert Staub- und Späneablagerungen an der Maschine.
Welche Schutzeinrichtungen sichern den Schnittbereich der Formatsäge?
Die zentralen Risiken an der Formatkreissäge entstehen am Sägeblatt, am Werkstück und an bewegten Maschinenteilen. Einzelne Schutzmaßnahmen reichen hierfür nicht aus.

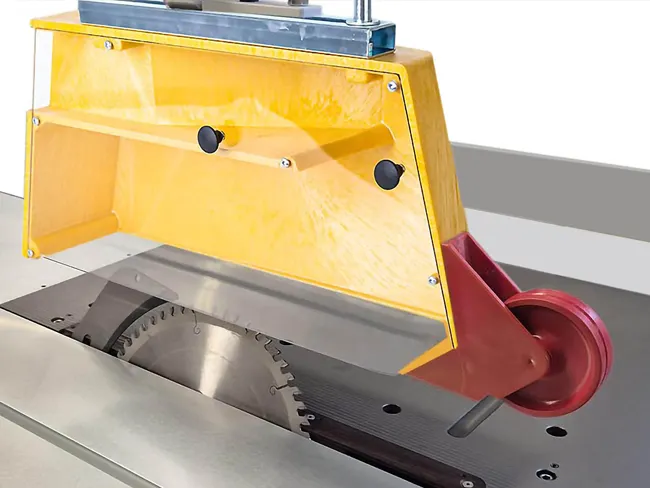

Schutzhaube, Spaltkeil, Schiebehilfen, Not-Aus-Schlagtaster, Motorbremse und elektrische Schutzfunktionen müssen im gesamten Arbeitsgang zusammenwirken.
Ein typisches Problem entsteht, wenn Schutzeinrichtungen zwar vorhanden sind, aber nicht richtig eingestellt oder nicht konsequent genutzt werden. Eine zu hoch stehende Schutzhaube, ein falsch passender Spaltkeil oder fehlende Schiebehilfen können das Restrisiko deutlich erhöhen.
Beim Arbeiten an Kreissägemaschinen dürfen die Hände nicht in den Schnittbereich rund um das Sägeblatt geraten. Als Sicherheitsabstand zum Sägeblatt gelten mindestens 20 cm. Bei kleinen oder schmalen Werkstücken, bei denen dieser Abstand nicht sicher eingehalten werden kann, sind geeignete Schiebehilfen zu verwenden.
Sicheres Arbeiten beginnt daher vor dem Schnitt: mit passendem Kreissägeblatt, korrekt eingestelltem Spaltkeil, Haube in Schutzposition, geeigneter Werkstückführung und – auflage sowie einem freien Bewegungsbereich.
Worauf kommt es bei einer Formatkreissäge an?
Bei der Auswahl einer Formatkreissäge sollte nicht nur nach Motorleistung, Schnitthöhe oder Sägeblattdurchmesser entschieden werden. Diese Werte sind wichtig, sagen aber noch wenig darüber aus, wie präzise und sicher sich eine Maschine im Alltag bedienen lässt.
Die typischen Probleme im Möbelbau entstehen meistens an anderer Stelle: durch instabile Werkstückauflage, ungenaue Anschläge, schlecht geführte Schnittbewegung, unzureichende Absaugung oder eine Bedienung, bei der Maße und Maschinenzustände nicht klar nachvollziehbar sind.
Woran erkennt man eine gute Formatkreissäge?
- Stabile Maschinenbasis: Verwindungssteife Konstruktion für schwere Platten, lange Werkstücke und häufigen Einsatz.
- Präziser Rollwagen: Spielfreie und gleichmäßige Werkstückführung über die gesamte Schnittlänge.
- Sichere Werkstückauflage: Ausreichende Abstützung für große Platten, lange Bauteile und schmale Werkstücke.
- Exakte Anschlagsysteme: Wiederholgenau einstellbare und gut ablesbare Längen- und Parallelanschläge.
- Saubere Winkelbearbeitung: Maß- und winkelgenaue Gehrungen und Winkelschnitte auch bei mehreren Teilen.
- Wirksames Schutzkonzept: Sinnvolles Zusammenspiel von Schutzhaube, Spaltkeil, Schiebehilfen, Not-Aus und Bremse.
- Geeignete Absaugung: Zuverlässige Erfassung von Spänen und Staub am Maschinenkörper und an der Schutzhaube.
- Ergonomische Bedienung: Gut erreichbare, logisch angeordnete und im Arbeitsablauf eindeutig nutzbare Bedienelemente.
- Klare Visualisierung: Eindeutig ablesbare Werte für Sägeblatthöhe, Schwenkwinkel, Drehzahl und Anschlagposition.
- Service und Ersatzteile: Langfristige Unterstützung für Wartung, Reparatur und Ersatzteilversorgung.

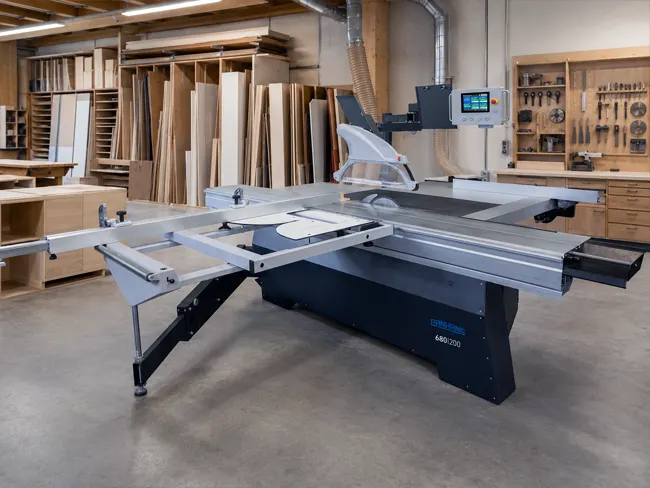

Die PANHANS 680|200 als Beispiel für eine geeignete Formatkreissäge
Die PANHANS 680|200 ist eine universelle, in Deutschland hergestellte Format- und Besäumkreissäge für anspruchsvolle Zuschnittaufgabenin der professionellen Holzbearbeitung. An ihr lässt sich zeigen, wie präzise Führung, hohe Schnittkapazität, sichere Bedienung und wiederholgenaue Maße in einer Maschine zusammenwirken und anspruchsvolle Zuschnitte in Möbelbau, Innenausbau und Serienfertigung unterstützen.
Mit 3200 mm Rollwagenlänge, 3400 mm Schnittlänge, 155 mm maximaler Schnitthöhe bei 90° und 1250 mm Schnittbreite am Parallelanschlag ist sie auf große Platten, lange Werkstücke, hohe Schnittkapazität und wiederkehrende Bauteilmaße ausgelegt.
Der praktische Nutzen entsteht nicht durch ein einzelnes Merkmal, sondern durch das Zusammenspiel aus stabilem Maschinenkörper, großem Rollwagen, Querschlitten, motorisch positionierbarem Parallelanschlag, Steuerung und sicherheitsrelevanten Schutzeinrichtungen.
Wie unterstützt die PANHANS 680|200 große und lange Werkstücke?
Ein häufiges Problem beim Zuschnitt großer oder langer Werkstücke ist die ungleichmäßige Führung. Wenn das Werkstück während des Schnitts ausweicht, kippt oder nicht sauber am Anschlag bleibt, entstehen ungenaue Kanten und Maßabweichungen. Dafür nutzt die PANHANS 680|200 ihren Doppelrollwagen mit großzügiger Schnittlänge, den stabilen Querschlitten und den massiven Maschinenaufbau.
Der Rollwagen führt die Schnittbewegung über eine definierte Bahn, während der Querschlitten das Werkstück unterstützt und die Anschlagsysteme die Bezugspunkte vorgeben. Gerade bei Platten, Korpusteilen, Türen, Blenden und langen Werkstücken ist diese geführte Bewegung ein deutlicher Vorteil gegenüber frei geführten Zuschnitten.
Welche Rolle spielt die Steuerung bei wiederkehrenden Zuschnitten?
Bei häufig wechselnden Zuschnittmaßen entstehen Fehler oft durch manuelle Einstellungen, falsches Ablesen oder nicht eindeutig erkennbare Maschinenzustände.Besonders bei Kleinserien kann das dazu führen, dass einzelne Bauteile abweichen und später nicht sauber passen.

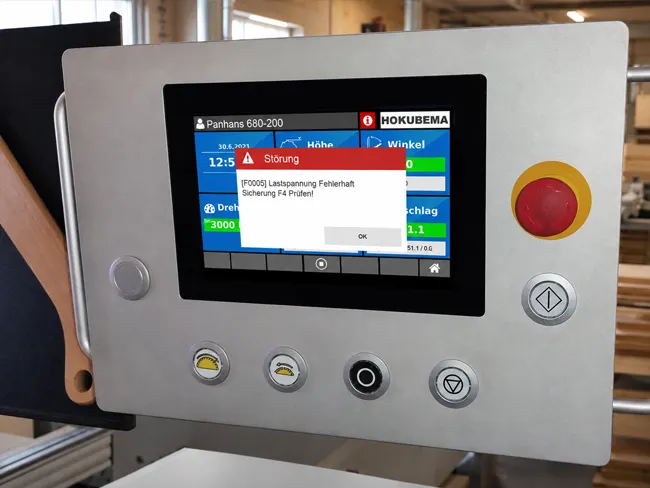

Die PANHANS 680|200 nutzt ein schwenkbares Bedienpanel mit einer in Augenhöhe platzierten 7″ Touchscreen-Steuerung. Darüber werden zentrale Maschinenfunktionen angezeigt und bedient, darunter Sägeblatthöhe, Schwenkwinkel, Parallelanschlagposition und Drehzahl.
Die wichtigsten Einstellungen sind damit an einer zentralen Stelle sichtbar und müssen nicht an mehreren Punkten der Maschine kontrolliert werden.
Über die Touchscreen-Steuerung wird auch der elektromotorische Parallelanschlag auf Schnittbreiten bis 1250 mm positioniert. Ebenso werden Höhen- und Schwenkverstellung des Sägeaggregats sowie die Bedienung der Vorritzsäge darüber geführt. Die Vorritzse kann verfahren, geparkt und kalibriert werden. Das ist besonders bei beschichteten Platten wichtig, weil der Vorritzer Ausrisse an der Schnittkante reduziert.
Zusätzlich unterstützt die Steuerung die Bedienperson durch Statusanzeigen, Warnhinweise und Störungsmeldungen. Werden sicherheitsrelevante Störungen erkannt, werden Aggregate und Positioniervorgänge abgebrochen und verriegelt, bis die Ursache behoben ist. Fehlermeldungen zeigen dabei nicht nur den Fehler an, sondern geben auch Hinweise zur Ursache und Behebung.
Damit ist die Steuerung nicht nur ein Bedienelement, sondern ein wichtige Komponetne für einen sicheren Maschinenbetrieb.
Wie sorgt der positionierbare Parallelanschlag für präzise Zuschnitte?
Beim Zuschnitt auf feste Breiten entstehen Fehler häufig durch manuelles Einstellen, Nachmessen oder kleine Abweichungen beim Klemmen des Anschlags. Besonders bei wechselnden Bauteilbreiten kostet das Zeit und kann zu Maßabweichungen führen.
- Der elektromotorische Parallelanschlag der PANHANS 680|200 kann rechts vom Sägeblatt auf Schnittbreiten bis 1250 mm positioniert werden.
- Bei Arbeiten mit größeren Werkstücken oder freier Tischfläche lässt sich der Parallelanschlag aus den Arbeitbereich herausabklappen.
- Ein ergänzendes Sicherheits-Feature ist die Klemmschutzleiste am Parallelanschlag. Sie stoppt die automatische Positionierung bei Quetschgefahr und reduziert so das Risiko, dass Personen oder Gegenstände zwischen Anschlag und Rollwagen eingeklemmt werden.
Wie sichert der Längenanschlag Maß und Winkel von Bauteilen?
Bei Abläng- und Gehrungsschnitten entstehen Probleme häufig durch ungenaue Bezugslängen, schlecht unterstützte Werkstücke oder nicht reproduzierbare Winkeleinstellungen. Das betrifft vor allem längere Teile, sichtbare Gehrungen und wiederkehrende Bauteilmaße.

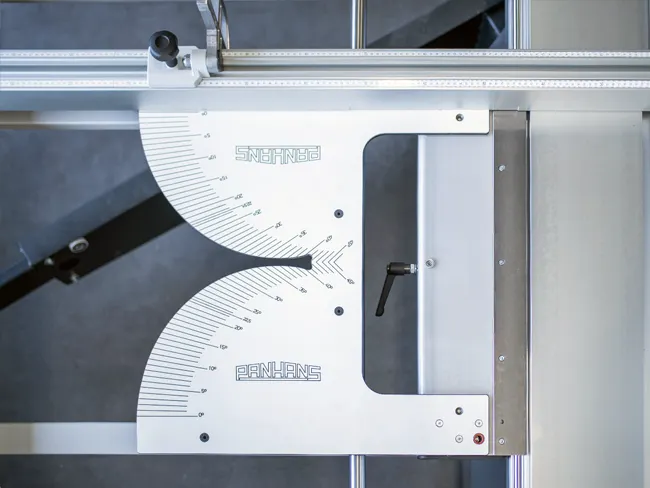

Die PANHANS 680|200 löst dieses Problem mit einem bis 3500 mm ausziehbaren Längenanschlag am Querschlitten. Millimeterskala, Lupe, Teleskopauszug und drei verschiebbare Anschlagklappen unterstützen wiederkehrende Längenmaße und unterschiedliche Werkstückformate. Optional ist auch ein Längenanschlag mit drei batteriebetriebenen Digitalanzeigen für die Klappenpositionen verfügbar.
Für Gehrungsarbeiten kann der Längenanschlag beidseitig genutzt werden. Die ergänzende Winkel-Anschlagplatte ermöglicht eine stufenlose Einstellung von 0° bis 46°. Zusätzliche Fixiermöglichkeiten für in der Möbelfertigung geläufige Gehrungswinkel wie 15°, 22,5°, 30° und 45° unterstützen wiederkehrende Abläng- und Gehrungsschnitte.
Welche Arbeitsgänge deckt die PANHANS 680|200 Formatsäge ab?
Die PANHANS 680|200 deckt die typischen Arbeitsgänge einer Format- und Besäumkreissäge ab: Besäumen von Kanten, Ablängen von Werkstücken, Formatieren von Platten und Winkelschnitte für Gehrungen oder passgenaue Bauteile.
Durch Sägeblätter bis 450 mm Durchmesser, eine maximale Schnitthöhe von 155 mm bei 90° und den Schwenkbereich bis 46° eignet sich die Maschine auch für stärkere Werkstücke und geneigte Schnitte. Der große Rollwagen und der Querschlitten sind vor allem bei Platten und längeren Bauteilen wichtig.
Die Materialeignung hängt immer vom eingesetzten Sägeblatt und vom konkreten Arbeitsgang ab. Holz, Holzwerkstoffe, Furniere, bestimmte Kunststoffe und Aluminium sind möglich, sofern Werkzeug, Drehzahl, Werkstückführung und Schutzmaßnahmen dazu passen.
Welche Schutzfunktionen sind bei der PANHANS 680|200 integriert?
Beim Sägen entstehen Risiken nicht nur direkt am Sägeblatt. Auch Nachlauf, falsche Werkstückführung, fehlende Abdeckung, ungeeignete Schiebehilfen oder motorisch verfahrende Achsen können Risiken erzeugen.
Die PANHANS 680|200 ist mit Schutzhaube mit Wechseleinsatz, Spaltkeil, Schiebestock, abschließbarem Hauptschalter, elektronischer Motorbremse, Sanftanlauf und Not-Aus-Funktionen ausgestattet. Zusätzlich besitzt die Maschine Absauganschlüsse am Maschinenkörper und an der Schutzhaube.
Bei der motorischen Verstellung des Parallelanschlags ist die Klemmschutzleiste besonders relevant. Sie ergänzt das Schutzkonzept dort, wo nicht das Sägeblatt, sondern eine verfahrende Maschinenachse zur Gefahr werden kann.
Welche Besonderheiten hat die PANHANS 680|200?

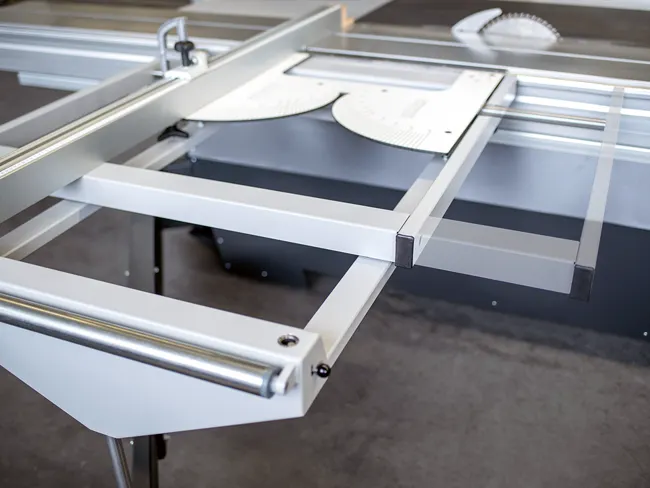

Besonderes Merkmale der PANHANS 680|200 ist der verbreiterbare Querschlitten und der wartungsfreie Doppelrollwagen, der an jeder beliebigen Position arretiert werden kann.
Wie auf dem Foto zu sehen lässt sich der am Rollwagen befestigte Querschlitten für große Werkstücke und Winkelschnitte über ein Auszugsystem verbreitern. Dadurch liegt das Werkstück wärhend des gesamten Schnittvorgangs optimal auf und muss bei großen oder ungünstig geschnittenen Platten nicht zusätzlich von Hand abgestützt werden.
Wann braucht es eine Formatkreissäge dieser Leistungsklasse?
Eine Formatkreissäge wie die PANHANS 680|200 ist vor allem dann sinnvoll, wenn Zuschnitte regelmäßig maßkritisch sind und unterschiedliche Werkstückformate verarbeitet werden. Das betrifft kunststoff- und holzverarbeitende Betriebe, in denen große Platten, lange Bauteile, Gehrungen, wiederkehrende Schnittbreiten oder hohe Schnitthöhen zum Alltag gehören.
Für gelegentliche einfache Trennschnitte wäre eine Maschine dieser Klasse überdimensioniert. Entscheidend ist deshalb nicht die Betriebsgröße allein, sondern ob Maßfehler, Nacharbeit, Rüstaufwand und unsichere Werkstückführung im Werkstattalltag tatsächlich eine Rolle spielen.
Eine gute Formatsäge zeigt ihre Qualität dort, wo Maße, Winkel und Schnittkanten auch bei wiederholten Zuschnitten zuverlässig stimmen.
