Hobelschutzvorrichtung TX-Matic mit klappbarer Schutzbrücke für Hobelbreiten 410 und 510 mm

Brückenschutz mit Räderwerk für gefederten Anpressdruck auf das Werkstück

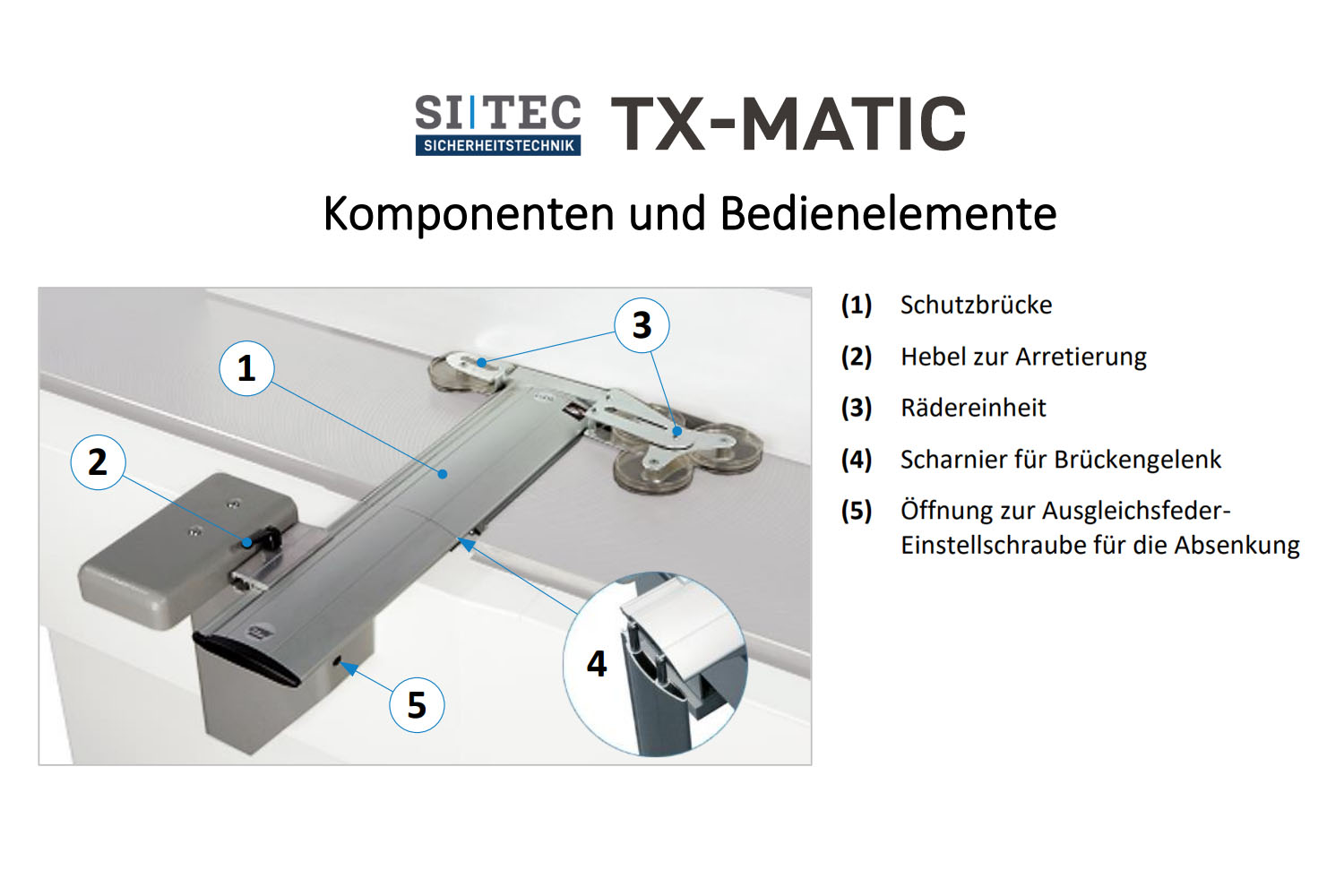

Die Hobelschutzvorrichtung TX-MATIC ist mit einer zweiteiligen Schutzbrücke mit einem fixen und einem klappbaren Teil ausgestattet und dient als Messerwellenabdeckung bei Abrichthobelmaschinen sowie kombinierten Abricht- und Dickenhobelmaschinen. Der Brückenschutz sorgt in jeder Arbeitssituation für eine vollständige Abdeckung der Hobelwelle und schützt den Anwender zudem vor möglichen Verletzungen durch umherfliegende Holzstücke oder Späne. Die Schutzvorrichtung lässt sich stufenlos in der Höhe und Tiefe an das zu bearbeitende Werkstück anpassen.

Gleichzeitig sorgt ein Räderwerk (sowohl in Höhen- als auch in Seitenlage) für einen gleichmäßigen Anpressdruck auf das Werkstück. Das Räderwerk hebt die Schutzabdeckung auf Werkstückhöhe an. Ist das Werkstück durchgeschoben, senkt sich die Schutzbrücke wieder in ihre Ausgangsstellung zurück und ermöglicht so eine optimale Abdeckung der rotierenden Hobelwelle. Das Räderwerk ist drehbar in Stellung horizontal, vertikal sowie auf 45°. Somit kann der Andruck auf das Werkstück wahlweise in Richtung Maschinentisch oder Abrichtanschlag erfolgen.

Diese TX-MATIC Ausführung eignet sich für Abrichttische mit den Hobelbreiten 410 und 510 mm. Für die Hobelbreite 630 mm ist ein separates TX-MATIC-Modell verfügbar >>


• Hobelschutzvorrichtung TX-Matic
• Mit zweiteiliger Schutzbrücke (klappbar 320 mm / fix 420 mm)
• Geeignet für die beiden Hobelbreiten 410 mm und 510 mm
• BGHM geprüft und CE-konform

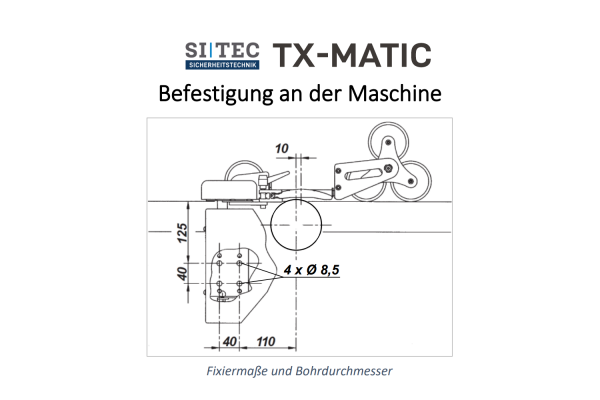

• Inkl. zusätzlicher Halteplatte zur Versteifung bei der
  Montage an vorderen Blechabdeckungen (Art.-Nr.: 6103.1854)

---

Abbildung kann vom Originalzustand abweichen.
