Montagetisch mit Vakuum-Spannsystem zur Werkstück- und Oberflächenbearbeitung
Der mobile und per Fußpedal stufenlos höhenverstellbare Arbeits- und Montagetisch Supporter AM 500 Perfekt kann mit seiner umfangreichen Ausstattung in vielerlei Hinsicht auftrumpfen - insbesondere bei der Werkstück- und Oberflächenbearbeitung. Versehen mit einer sehr strapazierfähigen, 30 mm starken Lochrasterarbeitsplatte aus Birke-Multiplex mit beidseitiger HPL-Beschichtung und einer leistungsfähigen Vakuum-Spannvorrichtung ist der Montagetisch speziell für flexible Arbeiten im Lochraster oder auf der planen Oberfläche ausgelegt. Dies predestiniert den fahrbaren und universellen Supporter für zahlreiche Anwendungen und Anforderungen in Werkstätten, Montagebereichen und Produktionsstätten in Industrie und Handwerk.
Die Kombination aus Lochrasterplatte und Vakuumsaugern ermöglicht vielerlei vereinfachte Arbeitsschritte. Über das Lochraster können Werkstücke und Bauteile mit ensprechendem Zubehör wie Spannelemente, Anschlagzapfen, Klemmzwingen, Schnellspanner, Widerlager etc. beliebig positioniert, fixiert, gespannt und bearbeitet werden. Bei der Oberflächen- oder Kantenbearbeitung kommen die beiden 300 x 100 mm großen Vakuum-Sauggreifer zum Einsatz, die das Werkstück über die starke Vakuumpumpe ansaugen und sicher spannen. Die Aktivierung und Deaktivierung des Vakuum-Unterdrucks erfolgt dabei über einen Fußschalter. Das Heben und Senken der Arbeitsplattform erfolgt (auch bei ungleichmäßiger Belastung) gleichmäßig und präzise durch ein fußbetätigtes Hydraulikhebeaggregat.
Auf dem im Lieferumfang enthaltenen Einlegeboden können die Vakuumpumpe sowie Werkzeug und weitere Utensilien abgestellt werden.
Über das Lochraster können Werkstücke und Bauteile mit ensprechendem Zubehör wie Spannelemente, Anschlagzapfen, Klemmzwingen, Schnellspanner, Widerlager etc. beliebig positioniert, fixiert, gespannt und bearbeitet werden.
Lochrasterarbeitsplatte ohne Ausfräsungen für Vakkumsauger

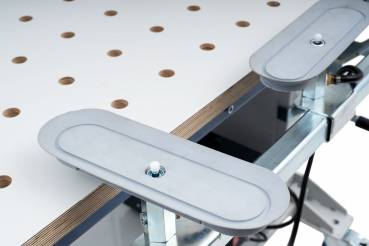

Bei der Werkstückbearbeitung (z. B. Schleifen von Kanten oder Oberflächen) kommt die Vakuum-Spannvorrichtung mit den beiden 300 x 100 mm großen Vakuum-Sauggreifern zum Einsatz. Die Aktivierung des Unterdrucks an der Werkstückoberfläche erfolgt dabei über ein Tastventil am Sauggreifer. Zum Lösen des Werkstücks wird der Fußschalter betätigt.
Sobald das Werkstück das Tasventil des Sauggreifers berührt, löst dieses aus und die Werkstückoberfläche wird von der Vakuumpumpe sicher und fest angesaugt. Sie Spanneinheit mit den Suaggreifern ist bei Bedarf auf einer Drehachse stufenlos um 90° drehbar und kann vertikal und horizontal bei 0° / 45° / 90° über einen Rasterbolzen fixiert werden.
Die elektrische, trockenlaufende und wartungsarme Vakuumpumpe mit Vakuumtank und Abschaltautomatik ist in einer mobilen Tragebox eingebaut.
Vakuumpumpe: Saugleistung 3,0 m³/h
Vakuum-Sauggreifer: 2 Stück, oval 300 x 100 mm
Sauggreifer verschiebbar auf Haltevorrichtung
Fußschalter mit 1,5 m Gewebeschlauch
Elektroanschluss: 230 V / 50 Hz
Anschlusskabel: 5 m (Schukostecker)
