Höhenverstellbare Arbeitsstation AM 1200 FLEXX | FH - mobil, 1200 kg Traglast - Komplettaustattung




























Höhenverstellbare Arbeitsstation AM 1200 FLEXX | FH - mobil, 1200 kg Traglast - Komplettaustattung
Höhenverstellbare Arbeitsstation AM 1200 FLEXX | FH - mobil, 1200 kg Traglast - Komplettaustattung
- Art.Nr.:
- 210.140.00_3
- Lieferzeit:
- Auf Anfrage (Ausland abweichend)
- Lagerbestand:
- Stück
- Info:
- Flyer herunterladen
- Anleitung:
- Betriebsanleitung
- Gewicht:
- 300 kg je Stück
Fahrbare Arbeitsstation mit Höhenverstellung, Lochrasterplatte und Vakuumsauger
Die Vollausstattung und erhöhte Hub- und Traglalst des fahrbaren AM 1200 FLEXX | FH Supporters verwandelt den Montagetisch in eine vollwertige, mobile und ergonomisch anpassbare Arbeitsstation, die in der Produktion, Montage, Wartung und Reparatur - und vor allem im Handling schwerer Bauteile und Werkstücke ihre Trümpfe ausspielt. Über ein seitlich montiertes Fußpedal lässt sich die Arbeitshöhe exakt an unterschiedliche Körpergrößen sowie an das Werkstück und den bevorstehenden Bearbeitungsvorgang anpassen. Die integrierte Hubhydraulik, die aus zwei seitlich verbauten Aggegaten besteht, liefert auch bei ungleichmäßiger Lastenverteilung oder exzentrischer Beladung eine präzise und gleichmäßige Höheneinstellung..Ergänzend ist dieser Arbeitstisch mit fünf seitlich verschiebbaren C-Profilauflageschienen inklusive Hartholzauflagen ausgestattet, die innerhalb der C-Profilschiene in der Tiefe verschiebbar sind. Dank der mitgelieferten Lochraster-Arbeitsplatte, die einfach auf den Grundrahmen aufgesteckt wird, lassen sich große und schwere Bauteile und Werkstücke mit entsprechendem Zubehör (Spannelemente, Anschlagzapfen, Klemmzwingen, Schnellspanner, Widerlager etc.) schnell und sicher auf der Arbeitsplatte positionieren, fixieren, spannen und dann bearbeiten. Passendes Zubehör für die Lochrasterplatte finden Sie hier >>.
Bei der Werkstückbearbeitung und speziell bei der Kanten- und Oberflächenbearbeitung kommt die leistungsstarke Vakuum-Spannvorrichtung mitsamt ihren beiden ovalen Sauggreifern zum Einsatz. Per Fußschalter wird der Vakkum-Unterdruck aktiviert, der sich bei Annäherung der Werkstückoberfläche an das Tastventil der Sauggreifer auf das Werkstück überträgt und dieses anhand der Saugkraft sicher und effizient spannt.

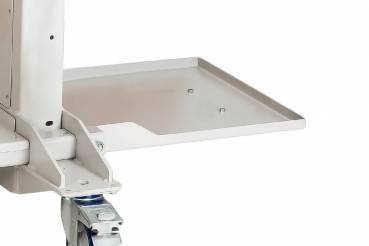

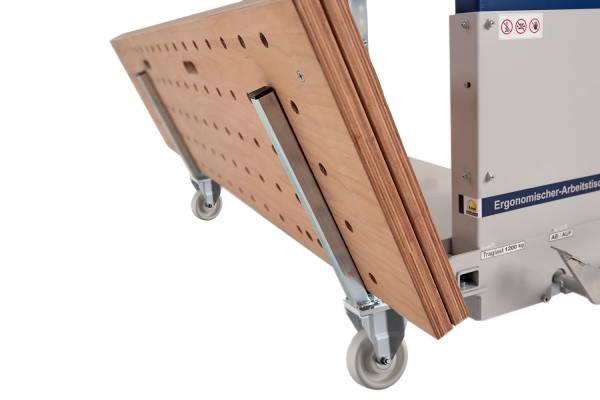

Als weiteres praktisches Zubehör verfügt diese Arbeitsstation über einen Einlegeboden aus Stahlblech, zwei am Grundrahmen angeschraubte Ablagenhalter (z. B. zum Deponieren nicht verwendeter Arbeistplatten), eine Vertikalauflage links und rechts (die sich in der Höhe im 50 mm Lochraster verstellen lässt) sowie einen klappbarer Ablageboden auf der rechten unteren Seite (z. B. zum Platzieren der Vakuumpumpe).
- Supporter-Modell AM 1200 FH (fußhydraulisch)
- Plattformgröße (Grundrahmen): 2000 x 1000 mm
- Ausstattungsdetails siehe "Ausstattung"
- Höhenverstellung über seitliches Fußpedal
- Hublast/Traglast: 1200 kg*
- Bauhöhe: 1000 mm (inkl. Platte und Auflageschienen)
- Nutzhub: 300 mm
- Maximalhöhe: 1100 mm (inkl. Platte und Auflageschienen)
- Eigengewicht: ca. 180 kg*
- Gewicht der Arbeitsplatte: ca. 42 kg
- 4 leichtgängige Lenkrollen
- 2 Feststellbremsen (längsseitig montiert)
- Rad-Ø: 125 mm
- Lackierung: pulverbeschichtet, Gestell RAL 7035 lichtgrau, Rahmen RAL 5000 violettblau
Abbildung kann vom Originalzustand abweichen.
Details zur Ausstattung
- Supporter-Modell AM 1200 FH (fußhydraulisch) mit Plattformgrundrahmen
- 2-teilige Lochraster-Arbeitsplatte mit Ausfräsungen (siehe "Details Lochplatte")

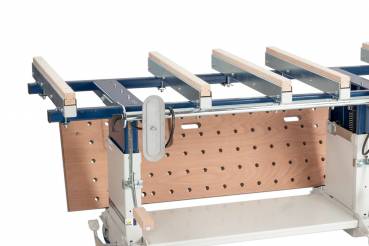

- 5 seiltich verschiebbare C-Profilauflageschienen mit Hartholzauflagen (in der Tiefe verschiebbar)
- 2 hydraulische Hebeaggregate zur Hubansteuerung (links und rechts eingebaut)
- Seitliches Fußpedal zur Höhenanpassung
- Vakuumspanneinheit mit Drehachse (0° / 45° / 90°)

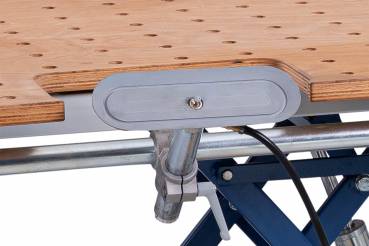

- 2 verschiebbare Sauggreifer 300 x 100 mm, unter die Arbeitsplatte abklappbar
- Elektrische Vakuumpumpe 230V/50Hz mit Vakuumtank und Abschaltautomatik
- Mobile Tragebox als Gehäuse für Vakuumpumpe und Tank
- 2 Anschlusskupplungsdosen für das Vakuum
- Fußschalter mit 1,5 m langem Gewebeschlauch und
- Anschlusskabel (5 m lang) mit Schukostecker
- Einlegeboden aus Stahlblech (z. B. für Vakuumpumpe)
- Zwei Ablagenhalter am Grundrahmen angeschraubt
- 4 leichtgängige Lenkrollen mit 2 Feststellbremsen (längsseitig montiert)
- Vertikalauflage links und rechts, verstellbar in der Höhe im 50 mm Lochraster
- Klappbarer Ablageboden unten an der rechten Seite angebaut (Auflageformat 445 x 390 mm)
Technische Details zur zweiteiligen Lochplatte
Um die Montage zu erleichtern, ist die Lochraster-Arbeitsplatte querseitig in zwei 500 mm breite Hälften unterteilt. Diese werden jeweils mit den mitgelieferten Steckbolzen auf die beiden äußeren Auflageschienen aufgesteckt. Danach werden die Hälften über die ebenfalls im Lieferumfang enthalteten Doppel-T-Verbinder miteinander verbunden.- Lochrasterarbeitsplatte, 2-teilig mit Doppel-T-Verbindern
- Ausführung mit Ausfräsungen für Vakkumsauger
- Material: Buche-Multiplex (leinölbeschichtet)
- Format zusammengebaut: 2000 x 100 x 30 mm
- Format der Einzelälften: 2000 x 500 x 30 mm
- Lochrasterbohrungen: Ø 22 mm
- Lochrasterteilung: 100 mm
- Gewicht: ca. 42 kg
- inkl. 2 Ablagenhalter (am Grundrahmen angeschraubt)
- inkl. 2 Stück Steckbolzen zur Steckmontage auf die äußeren Auflageschienen
Technische Details zum Vakuumsystem

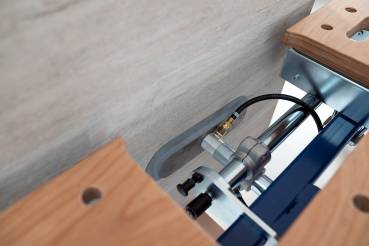

Bei der Werkstückbearbeitung (z. B. Schleifen von Kanten oder Oberflächen) kommt die Vakuum-Spannvorrichtung mit den beiden 300 x 100 mm großen Vakuum-Sauggreifern zum Einsatz. Die Aktivierung des Unterdrucks an der Werkstückoberfläche erfolgt dabei über ein Tastventil am Sauggreifer. Zum Lösen des Werkstücks wird der Fußschalter betätigt.Sobald das Werkstück das Tasventil des Sauggreifers berührt, löst dieses aus und die Werkstückoberfläche wird von der Vakuumpumpe sicher und fest angesaugt. Sie Spanneinheit mit den Suaggreifern ist bei Bedarf auf einer Drehachse stufenlos um 90° drehbar und kann vertikal und horizontal bei 0° / 45° / 90° über einen Rasterbolzen fixiert werden.
Die elektrische, trockenlaufende und wartungsarme Vakuumpumpe mit Vakuumtank und Abschaltautomatik ist in einer mobilen Tragebox eingebaut.
- Vakuumpumpe: Saugleistung 3,0 m³/h
- Vakuum-Sauggreifer: 2 Stück, oval 300 x 100 mm
- Sauggreifer verschiebbar auf Haltevorrichtung
- Fußschalter mit 1,5 m Gewebeschlauch
- Elektroanschluss: 230 V / 50 Hz
- Anschlusskabel: 5 m (Schukostecker)
