Fahrbarer Montagetisch AM 1200 FLEXX FH, fußverstellbar bis 1200 kg, inkl. Lochplatte & Hartholzauflagen




















Fahrbarer Montagetisch AM 1200 FLEXX FH, fußverstellbar bis 1200 kg, inkl. Lochplatte & Hartholzauflagen
Fahrbarer Montagetisch AM 1200 FLEXX FH, fußverstellbar bis 1200 kg, inkl. Lochplatte & Hartholzauflagen
- Art.Nr.:
- 210.140.00_2
- Lieferzeit:
- Auf Anfrage (Ausland abweichend)
- Lagerbestand:
- Stück
- Info:
- Flyer herunterladen
- Anleitung:
- Betriebsanleitung

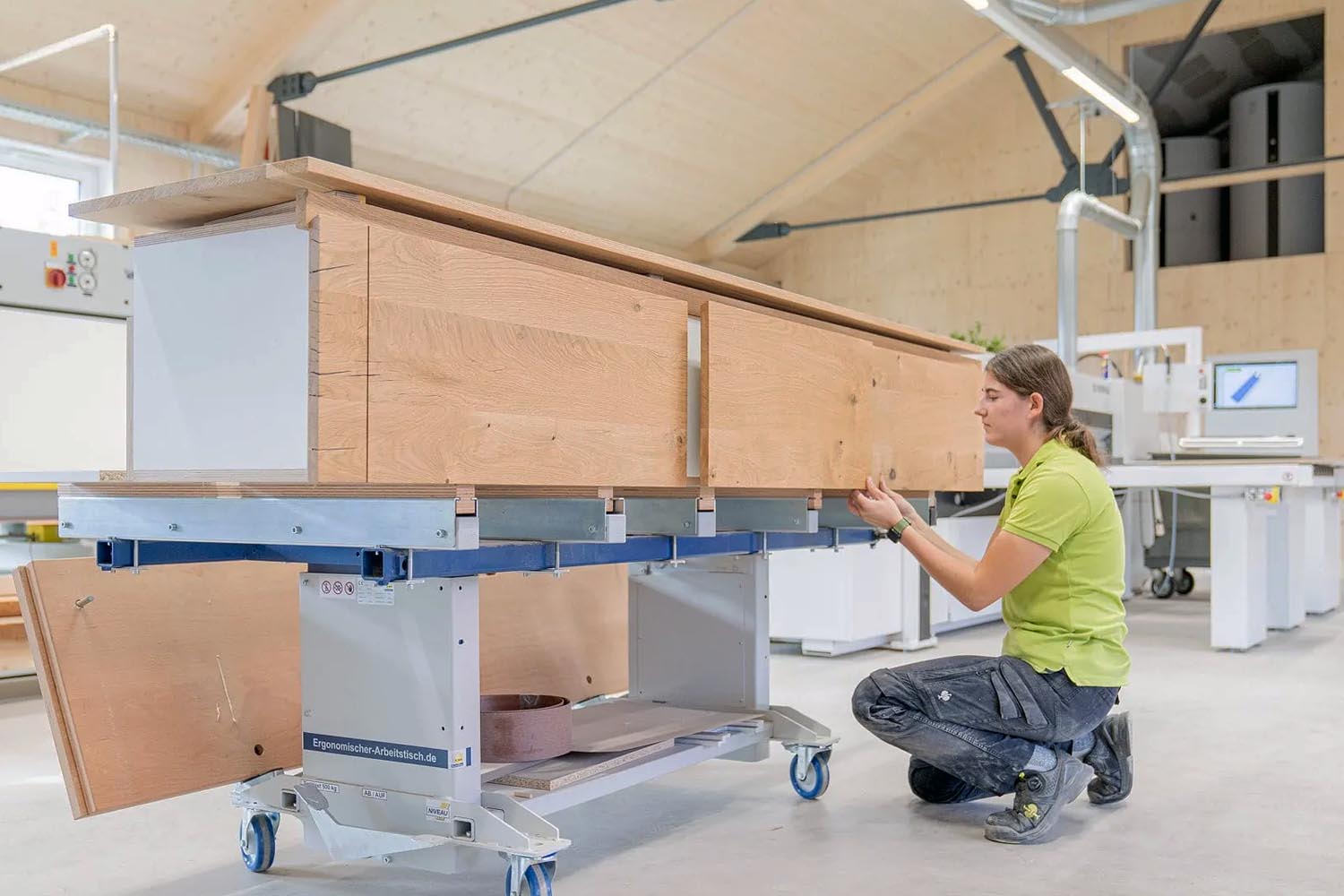

Mobiler Arbeitstisch zur Fertigung, Montage, Indstansetzung schwerer Bauteile
Mit dem vielfältig verwendbaren und Arbeitsstisch und Montagewagen Supporter AM 1200 FLEXX | FH, inklusve leinölbeschichterer Buche-Mulitiplex Lochrasterplatte, ergeben sich vielfältige Möglichkeiten bei der Montage, Bestückung, Fertigung, Reparatur und Wartung sowie allgemein im Bereich Industrie und Handwerk. Durch die stufenlos-fußhydraulische Höhenanpassung gestalten Sie in Ihrer Schreinerei, Tischlerei, Möbelbau- oder Treppenbau-Firma sowie in sonstigen Werkstätten im Handumdrehen rückenschonende, sichere und zugleich kraftsparende Arbeitsplätze. Mit der Lochrasterplatte sind komplexe Bauteile und Werkstücke vor der Bearbeitung mit entsprechendem Zubehör schnell, sicher und optimal auf dem Montagetisch positioniert, fixiert und gespannt.Lochplattenzubehör (Spannelemente, Anschlagzapfen, Klemmzwingen, Schnellspanner, Widerlager etc.) finden Sie hier >>.
Ergänzend ist dieser Arbeitstisch mit fünf seitlich verschiebbaren C-Profilauflageschienen inklusive Hartholzauflagen ausgestattet, die innerhalb der C-Profilschiene in der Tiefe verschiebbar sind. Der vielseitige Montagetisch spielt vor allem Planen, Messen und Anzeichnen von einzelnen Bauteilen, Bearbeiten (z. B. Schleifen) von großen Werkstücken, bei der Qualitätskontrolle, beim Transport von Bauteilen und Möbelstücken sowie bei der Endmontage seine Trümpfe aus. Dabei sorgen vier leichtgängige Lenkrollen mit 2 Bremsen für eine optimale Mobilität und Standfestigkeit.

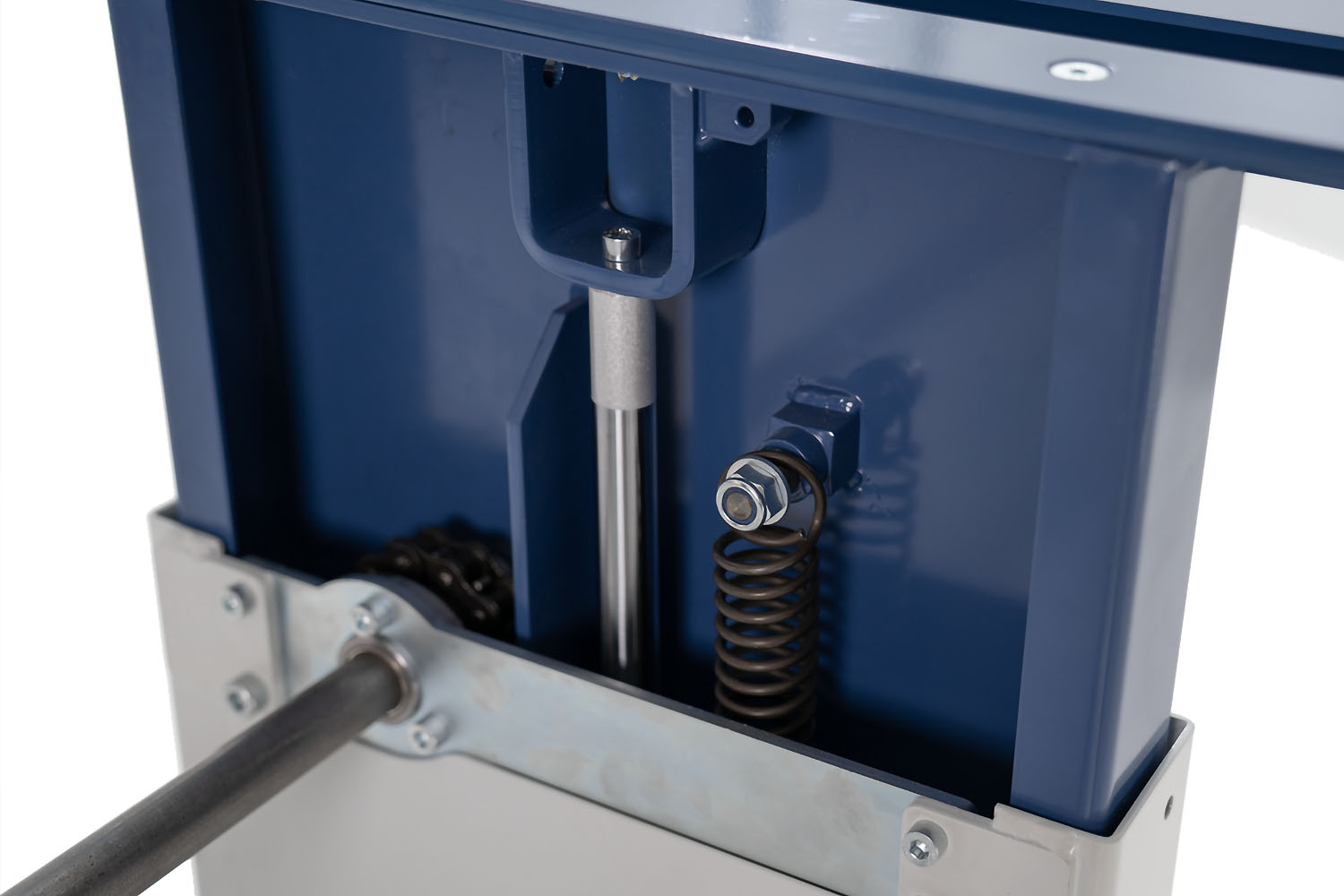

Das seitlich montierte Fußpedal sorgt bei einer Hub- und Traglast von bis zu 1200 kg für eine präzise und stufenlose Höhenverstellung, auch bei ungleichmäßiger Lastenverteilung oder exzentrischer Beladung. Kein Verklemmen und kein Ruckeln, der fußhydraulische Supporter reagiert stets schnell und in wohl dosierter Geschwindigkeit. Die beiden Hebeaggregate sind in der linken und rechten Seite verdeckt eingebaut, so dass sie vor Schmutz, Staub und Beschädigungen optimal geschützt sind.
- Supporter-Modell AM 1200 FH (fußhydraulisch)
- inkl. 2-teiliger Lochraster-Arbeitsplatte (siehe "Details Lochplatte")
- inkl. 5 seiltich verschiebbare C-Profilauflageschienen mit Hartholzauflagen
- Hartholzauflagen sind in der C-Profilschiene in der Tiefe verschiebbar
- Hubansteuerung über 1 Hebeaggregat (links eingebaut)
- Höhenverstellung über seitliches Fußpedal
- Inklusive Einlegeboden unten
- Hublast/Traglast: 1200 kg*
- Bauhöhe: 1000 mm (inkl. Platte und Auflageschienen)
- Nutzhub: 300 mm
- Maximalhöhe: 1100 mm (inkl. Platte und Auflageschienen)
- Plattformgröße (Grundrahmen): 2000 x 1000 mm
- Eigengewicht: ca. 180 kg*
- Gewicht der Arbeitsplatte: ca. 42 kg
- 4 leichtgängige Lenkrollen
- 2 Feststellbremsen (längsseitig montiert)
- Rad-Ø: 125 mm
- Lackierung: pulverbeschichtet, Gestell RAL 7035 lichtgrau, Rahmen RAL 5000 violettblau
Abbildung kann vom Originalzustand abweichen.
Technische Details zur zweiteiligen Lochplatte
Um die Montage zu erleichtern, ist die Lochraster-Arbeitsplatte querseitig in zwei 500 mm breite Hälften unterteilt. Diese werden jeweils mit den mitgelieferten Steckbolzen auf die beiden äußeren Auflageschienen aufgesteckt. Danach werden die Hälften über die ebenfalls im Lieferumfang enthalteten Doppel-T-Verbinder miteinander verbunden.- Lochrasterarbeitsplatte, 2-teilig mit Doppel-T-Verbindern
- Material: Buche-Multiplex (leinölbeschichtet)
- Format zusammengebaut: 2000 x 100 x 30 mm
- Format der Einzelälften: 2000 x 500 x 30 mm
- Ausführung ohne Ausfräsungen für Vakkumsauger
- Lochrasterbohrungen: Ø 22 mm
- Lochrasterteilung: 100 mm
- Gewicht: ca. 42 kg
- inkl. 2 Ablagenhalter (am Grundrahmen angeschraubt)
- inkl. 2 Stück Steckbolzen zur Steckmontage auf die äußeren Auflageschienen
