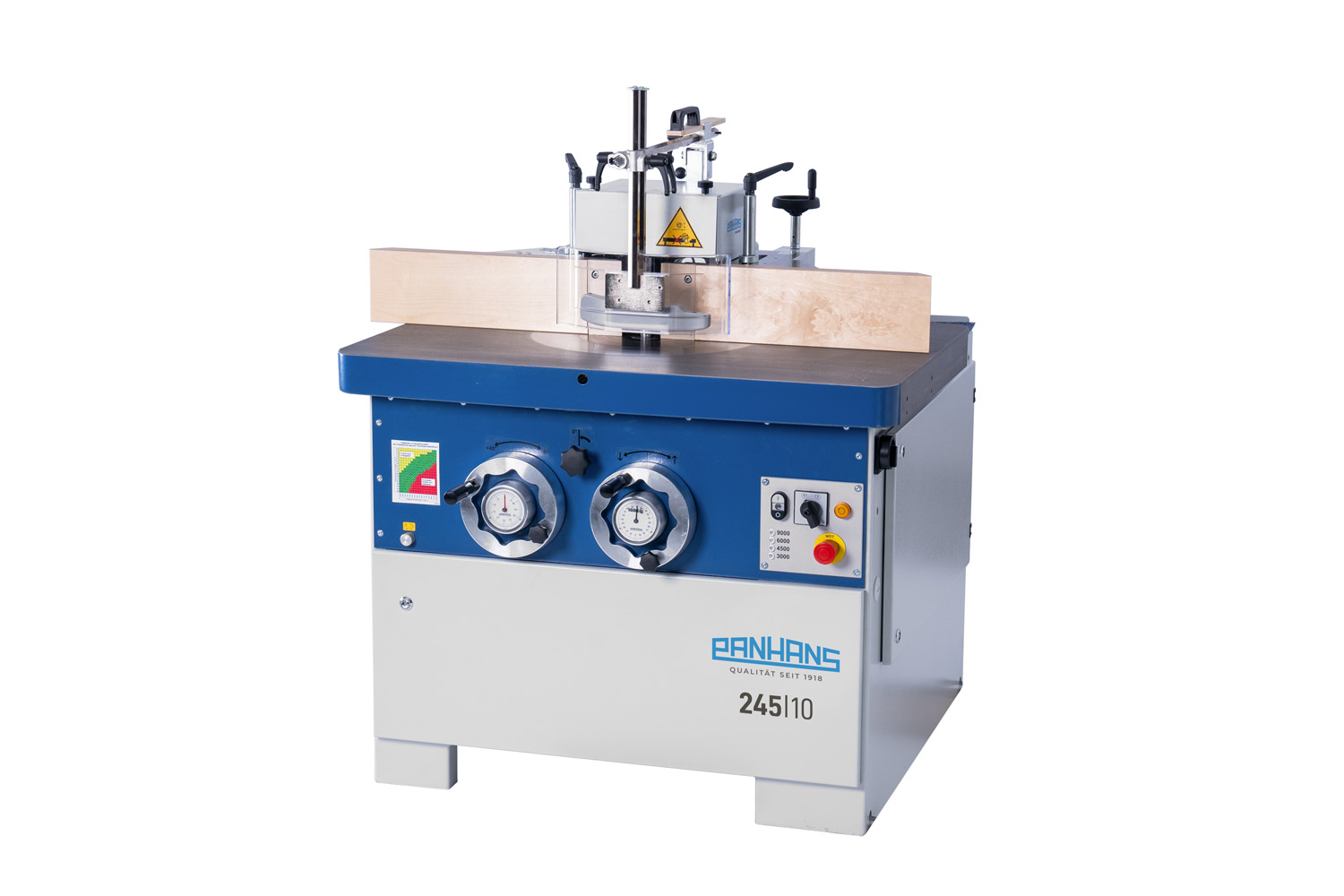

Preview: Schwenkfräsmaschine PANHANS 245|10

Preview: Bedienfeld für Spindelanlauf, Drehrichtung und Drehzahl

Preview: Handräder mit Analog-Messuhren zur Höhen- und Schwenkverstellung der Frässpindel

Preview: Schnellspannmutter für Fräswerkzeuge

Preview: Spindel im Bereich -5° bis +45,5° schwenkbar

Preview: Sicherheits-Fräsanschlag Typ 215

Preview: Frässchutz- und Druckvorrichtung Typ 1629 Gamma V

Preview: Borgenfräsanschlag TAPOA für Rundungen, Kurven- und Bogenfräsarbeiten

Preview: Eckdtaten der 245|10 Schwenkfräsmaschine

Solide Tischfräsmaschine 245|10 mit schwenkbarer Spindel und Schnellspannmutter

Mobile Preview: Schwenkfräsmaschine PANHANS 245|10

Mobile Preview: Bedienfeld für Spindelanlauf, Drehrichtung und Drehzahl

Mobile Preview: Handräder mit Analog-Messuhren zur Höhen- und Schwenkverstellung der Frässpindel

Mobile Preview: Schnellspannmutter für Fräswerkzeuge

Mobile Preview: Spindel im Bereich -5° bis +45,5° schwenkbar

Mobile Preview: Sicherheits-Fräsanschlag Typ 215

Mobile Preview: Frässchutz- und Druckvorrichtung Typ 1629 Gamma V

Mobile Preview: Borgenfräsanschlag TAPOA für Rundungen, Kurven- und Bogenfräsarbeiten

Mobile Preview: Eckdtaten der 245|10 Schwenkfräsmaschine

-21%

Solide Tischfräsmaschine 245|10 mit schwenkbarer Spindel und Schnellspannmutter

Art.Nr.:: 4523_1
Lieferzeit:: Auf Anfrage (Ausland abweichend)
Lagerbestand:: Stück
Video:
Info:: Broschüre PDF
Datenblatt:: Datenblatt
Anleitung:: Betriebsanleitung
Gewicht:: 800 kg je Stück

UVP 23.752,40 EUR
Nur 18.752,02 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel

Beschreibung

Schwenkfräsmaschine mit höhen- und schwenkverstellbarem Fräsdorn

Effektiveres, wirtschaftlicheres und vor allem sicheres Arbeiten ermöglicht die Fräsmaschine der Baureihe 245|10. Es handelt sich um eine kompakte und großzügig ausgestattete Universal-Schwenkfräsmaschine mit einstellbarer Höhe und Neigung des Fräsdorns, zwei Drehrichtungen, Werkzeug-Schnellwechselvorrichtung, einstellbarer Drehzahl sowie separat verstellbarem Gesamt- und Teilanschlag. Die ausschließliche Verwendung qualitativ hochwertiger Bauteile und Komponenten garantiert höchste Präzision, eine absolute Zuverlässigkeit sowie eine lange Lebensdauer bei der Bearbeitung von Holz oder Kunststoffen. Hierzu gehören u. a. die doppelseitige Schwenkaggregatlagerung mit 2 kräftigen Segmentführungen, sowie ein feingehobelter Tisch in starkwandiger Gussausführung.

Gleichzeitig wurde bei dieser Tischfräsmaschine bewusst auf elektronische Steuerungen und Funktionselemente verzichtet, und die Bauform möglichst kompakt gehalten, damit sie auch in kleineren Schreinereien, Tischlereien und Werkstätten ihren Platz findet. Der Antrieb der 30 mm Frässpindel erfolgt mit einem Drehstrommotor, wobei die vier Drehzahlen der Maschine (3000, 4500, 6000 und 9000 U/min) durch Umlegen der Riemenscheibe via Schnellspannvorrichtung einstellbar sind. Die im Bereich von -5° bis +45,5° schwenkbare und für Links- und Rechtslauf ausgelegte Frässpindel ist staubdicht gelagert. Spezialkugellager und sorgfältiges Ausrichten aller beweglichen Teile geben der Fräsmaschine einen sanften und ruhigen Lauf.

Die Höhen- und Schwenkverstellung erfolgt manuell über zwei frontseitige Handräder mit analogen Messanzeigen. Der standardmäßig mitgelieferte Sicherheitsfräsanschlag Typ 215 verfügt über Multiplex-Anschlagplatten und lässt sich manuell gesamt- und teilverstellen. Er ist mit einer Schutzhaube sowie der Frässchutz- und Druckvorrichtung Typ 1629 GAMMA V ausgestattet.

Der Maschinentisch hat die Abmessungen 1100 x 760 mm und verfügt über eine starre Rahmenauflage. Durch die integrierte Maschinensteckdose ist die Maschine bereits für den Anschluss eines Vorschubapparats vorbereitet. Wie alle PANHANS Maschinen, verfügt auch dieses Modell über alle geforderten Sicherheitseinrichtungen, und ist bereits in der Basisversion umfangreich ausgestattet.

Preis inklusive Verpackung und Porto

Abbildung kann vom Originalzustand abweichen.

Technische Daten

Motorleistung: 5,5 kW / 7,5 PS
Motorbremse: mechanisch
Spannung: 400 V / 50 Hz
Tischgröße: 1100 x 760 mm
Tischhöhe: 870 mm
Frässpindel: nicht auswechselbar 30 mm
Einspannhöhe: 140 mm
Höhenverstellung: 140 mm
Absaugstutzen: 2 x Ø 120 mm
Drehzahl: 3000 / 4000 / 6000 / 9000 U/min
Schwenkbereich: -5° bis +45,5°
Platzbedarf: 1200 x 1400 mm
Gewicht: ca. 800 kg

Spezifikationen

Höhen- und Schwenkverstellung über Handräder mit analogen Messanzeigen
Drehzahleinstellung durch Umlegung des Antriebsriemens
Riemenschnellspannvorrichtung
Elektronische Drehzahlanzeige
Drucktaster für Spindelanlauf und - stopp
Links- und Rechtslauf
Fräser - Schnellspanneinrichtung
Bedienung gut sichtbar und erreichbar unten am Maschinenkörper
Fräsanaschlag 215 Gesamtverstellung über Handrad inkl. Multiplexanschlagplatten
Maschinensteckdose
Abschließbarer Hauptschalter
Mechanische Motorbremse
Frässchutz- und Druckvorrichtung GAMMA V 1629
Bogenfräsanschlag 1639 Tapoa
CE und GS geprüft
